电池测试的进展已经远远超出了基本的充放电循环和电压测试。如今，, 电化学阻抗谱 这是一种工程师和研究人员使用得更为精确的技术。对于电池开发者、储能公司以及电动汽车制造商来说，理解 EIS 不再是可选项，而是必需。这是最可靠的打开电池而不需将其拆开的方法之一。.
本指南探讨了什么是EIS、它是如何工作的、何时可以使用它，以及哪些步骤才能获得可靠的结果。.
什么是电化学阻抗光谱学？

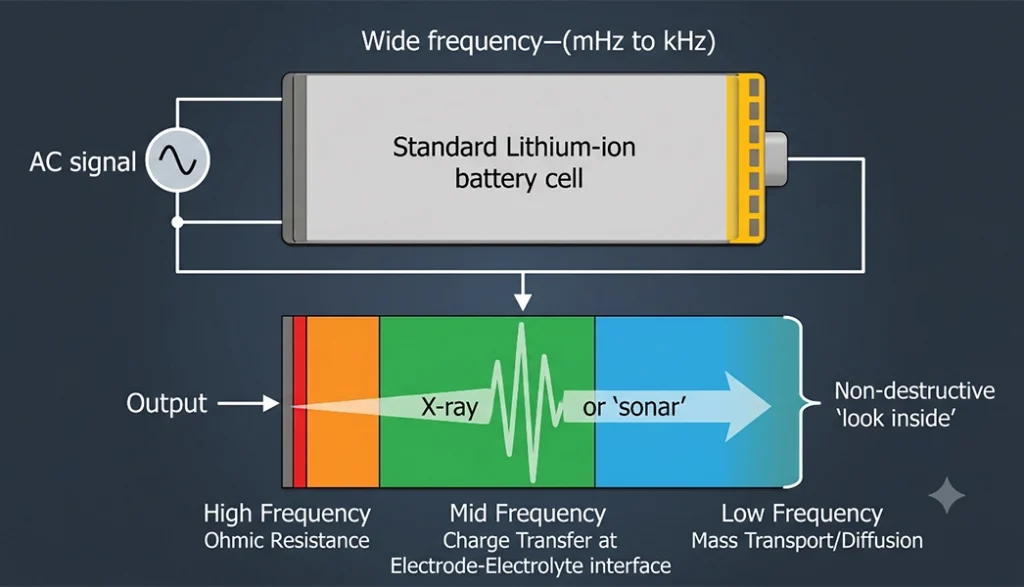

EIS的原理是通过测量电池在不同频率的交流电下的响应。将一个小的交流电压以多种频率（通常从几毫赫兹到几百千赫兹）施加到电池上，并测量其响应。由此得到的是一个频率相关的阻抗谱，其中包含有关电池内部电化学过程的丰富信息。.
EIS 独特强大的地方在于，电池的不同内部组件在不同频率下会产生不同的响应。高频区域捕捉的是欧姆电阻——本质上是电解质、集流体和电池连接的电阻。中频区域揭示了电极-电解质界面的电荷转移电阻和双电层电容。低频区域反映了质量传输过程，特别是锂离子通过电极材料的扩散。.
这种对电池内部行为的多层面视图是其他任何单一技术都无法提供的。电压曲线告诉您容量。EIS 告诉您容量为何会发生变化。.
静态EIS与动态EIS：并非相同之物
传统的 EIS——有时也称为静态 EIS——要求在测量开始前电池完全平衡。电池必须处于静止、热稳定和电化学稳态。这很重要，因为经典 EIS 理论要求线性、时不变和定常。违反这些条件会在谱图引入失真，从而导致误解。.
动态 EIS 改变了这个方程。动态 EIS 不是等待平衡，而是在电池充电或放电时进行的——换句话说，是在施加交流激励信号的同时施加直流偏置。好处显而易见：您获得的阻抗数据反映了实际运行条件，而不是理想化的静止状态。.
但是动态 EIS 也有必须认真对待的权衡。由于电池状态在测量过程中不断演变，因此系统本质上是非稳态的。这意味着阻抗数据是近似值。它们可以捕捉瞬态过程——例如锂沉积、枝晶生长或快速电荷转移动力学——这些过程在静置期间会完全消失。尽管如此，研究人员在得出结论之前必须仔细验证动态 EIS 的结果。将其与特定充电状态下的静态 EIS 数据进行比较被认为是最佳实践。.
读取奈奎斯特图：图形的含义
EIS 数据通常显示为奈奎斯特图，其中阻抗的实部位于 x 轴上，负的虚部位于 y 轴上。健康的锂离子电池通常在中频范围内显示一个压缩的半圆，随后在低频范围内显示一条倾斜线。.
半圆的直径对应电荷转移电阻。当电池老化时，这个半圆通常会变大。电解质分解、SEI 层生长和活性物质降解都会在光谱中留下明确的痕迹。经验丰富的分析师通常可以通过研究几个测量周期内奈奎斯特图的变化情况，来判断容量衰减是来自阳极、阴极还是电解质。.
低频段（通常称为瓦伯格阻抗）反映了离子扩散。当它显著变陡或呈现异常形状时，通常表明扩散路径受阻或在放电深度处存在严重的容量限制。.
设置实际的EIS测量：关键参数
获得清晰、可解释的EIS数据不仅仅在于拥有正确的设备。协议设计非常重要。有几个参数值得仔细考虑：
- 交流幅度：这可以说是最关键的设置。振幅过大将违反线性假设；振幅过小将产生较差的信噪比。锂离子电池常用的初始设置是 5 到 10 mV。使用自适应振幅模式——仪器根据实时响应调整激励——作为简化此选择的一种方法正变得越来越受欢迎。.
- 频率范围：测量范围应与感兴趣的过程相匹配。如果您主要关注的是电解质电阻和电荷转移，那么 10 Hz 到 100 kHz 的范围通常就足够了。对于扩散现象，您需要将频率降低到 10 mHz 或更低，这会大大增加测量时间。.
- 温度控制阻抗对温度敏感。在测量过程中即使几摄氏度的温漂也会引入伪影。稳定测试环境并在进行静态 EIS 测量前进行热平衡是不可或缺的步骤。.
- 电缆长度和连接：长电缆会引入寄生电感和电阻，从而导致高频数据失真。使用短的、屏蔽良好的电缆并采用正确的四线（Kelvin）连接，可以显著提高数据质量。.
- 安全限制电压截止和温度限制必须在测试协议中进行编程。尤其是在动态 EIS 中，情况可能比预期发展得更快，安全保障措施可以同时保护电池和仪器。.
等效电路建模：将数据转化为洞察
原始阻抗谱在拟合等效电路模型 (ECM) 后才能真正发挥作用。ECM 是电阻器、电容器和特殊元件（如沃伯格扩散阻抗）的组合——以模仿真实电池电化学行为的配置组装在一起。.
对于标准锂离子电池，兰德尔斯等效电路是一个常见的起始模型。它包括代表欧姆阻抗的串联电阻，电荷转移电阻和双电层电容的并联组合，以及用于扩散的沃伯格元件。更复杂的电池——那些具有多个电极界面、涂层或特殊化学性质的电池——通常需要更复杂的电路拓扑。.
拟合软件应用数值优化技术，从测量光谱中提取最佳匹配的电路参数值。这些参数——欧姆电阻、电荷转移电阻、扩散系数——可以随着时间的推移、充电循环或工作温度的变化进行跟踪，从而构建出电池退化情况的详细图景。.
一个重要的注意事项：等效电路建模存在一定程度的模糊性。不同的电路拓扑有时可以对同一谱图产生同样好的拟合。模型在实际电化学电池化学和几何形状方面具有物理合理性——这应该始终指导模型的选择。.
跨越电池类型和行业
EIS不限于锂离子化学。它同样适用于磷酸铁锂（LFP）电池、锂聚合物电池、固态电池、铅酸电池、镍氢电池以及钠离子等新兴化学品。频率相关阻抗探测的基本原理适用于所有电化学系统——每个系统都有其独特的谱指纹。.
在电动汽车行业，EIS已成为电芯级研发和电池组健康监控的重要工具。电池管理系统（BMS）越来越多地被设计成集成车载EIS功能，从而在车辆运行期间实现实时的健康状态估算。.
在电网规模的储能领域，EIS 有助于运营商了解电池组是均匀退化还是出现局部故障——这些信息对于维护计划和系统可靠性至关重要。.
在制造层面，EIS 用于化成监测和分级。新形成的电池在阻抗谱上的细微差异可以识别出进入供应链之前的质量异常，这比单独的容量测试更灵敏。.
电池测试系统中的EIS
为了大规模实现电动汽车和储能应用中的电化学阻抗谱（EIS）测试，需要高精度测试系统。工业电池测试平台通常需要高精度、快速响应和稳定的测量能力。.
精确测量的好坏取决于其依赖的设备。Sinexcel-RE是Sinexcel的全资子公司，成立于2007年，正是凭借这一点建立了声誉。该公司专注于高精度 电池测试系统 面向储能和电动汽车市场——总部位于深圳，在惠州和苏州设有制造基地，为全球60多个国家/地区的客户提供服务。.
对于基于EIS的测试而言，Sinexcel-RE对测量精度的重视尤为重要。其系统规定的电压和电流精度可达满量程的0.02%——当试图分辨表明早期退化的微小阻抗变化时，这一精度水平至关重要。.
他们的产品系列涵盖从毫安级元器件测试到高达 1700V 的高压电池组评估，覆盖单体电池和模组（60V 至 300V）以及完整电池组（500V 至 1000V）。这种广泛性意味着，对单个电池进行表征的研究实验室和进行完整电池组验证的制造工厂可以在同一设备生态系统中工作。.
Sinexcel-RE 还解决了大规模电池测试中的一个实际痛点：能效。其分布式双总线能量循环架构从测试循环中回收能量，而不是将其作为热量散失，从而同时降低了运营成本和对环境的影响。对于持续运行数千个通道的设施来说，这绝不是一个可以忽略的考量。.
公司智能实验室信息管理系统（LIMS）在EIS测试的数据管理方面也发挥着作用，它能够管理从众多单元收集到的不断增长的光谱数据，而无需专门的基础设施。.
结论
电化学阻抗谱已从实验室的奇珍异宝发展成为工业标准。它能够无损地探测电池内部——将欧姆电阻与电荷转移和扩散区分开来——这使得它在任何严肃的电池开发或测试项目中都不可或缺。.
要正确进行 EIS，需要在协议设计、幅度选择、温度控制和数据验证方面多加注意。这项技术会奖励细致的操作，并惩罚走捷径的行为。但对于那些愿意认真做好的人来说，它所提供的诊断深度是无与伦比的。.
随着电池技术的不断发展——朝着更快的充电速度、更高的能量密度、更长的寿命和更高的安全性迈进——EIS 将继续是工程师工具箱中最重要的工具之一。随着像 Sinexcel-RE 这样的测试平台在精度、吞吐量和能源效率方面不断改进，大规模部署 EIS 的障碍将不断降低。.
常见问题
Q: 阻抗谱测量需要多长时间？
A：这取决于频率范围。如果只需要中频至高频范围（例如 1 Hz 至 100 kHz），一次测量可在不到一分钟内完成。 如果需要低至10 mHz或更低的低频数据，测量时间会大幅增加——有时每个频谱的测量时间甚至会达到30分钟或更长。对于循环过程中的动态EIS测试，测试方案通常设计为在充放电周期的特定点进行快速测量，同时不会显著影响整体循环时间。.
问：EIS 能检测出锂枝晶析出吗？
是的，这也是动态电化学阻抗谱 (EIS) 备受关注的原因之一。锂枝晶析出（金属锂沉积在负极表面而不是嵌入石墨中）是快充过程中一个严重的安全性与衰减问题。它会在阻抗谱中产生特征性变化，尤其是在中频区域。在充电过程中进行的动态 EIS 可以捕捉到这些实时发生的变化。而在休息期过后进行的静态 EIS 可能会完全错过这些变化，因为析出的锂可能会部分溶解或重新分布。.
问：EIS和直流内阻测量有什么区别？
A：直流内阻——通常通过简单的电流脉冲测量——给出一个汇总了欧姆电阻、电荷转移电阻和极化效应的单一数值。EIS 通过测量一系列频率来分离这些贡献。对于快速的生产线检查，直流内阻有其用武之地。对于理解退化机制、诊断故障模式或精确跟踪健康状态，EIS 提供了直流内阻无法比拟的信息。.
问：EIS 对电池有破坏性吗？
A：否。如果操作正确——交流幅度足够小以将系统保持在线性区域——EIS 是完全无损的。标准 EIS 测量中使用的激励水平远不足以造成任何可测量的容量损失或结构变化。这使其适用于长期监测研究，在这些研究中，同一电池在数百个循环中被反复测量。.
Q: 如何判断您的 EIS 数据是否有效？
A: 存在几种验证方法。克拉默斯-克罗尼格关系提供了一种数学上的自洽性检验——有效的阻抗谱必须满足这些关系。许多 EIS 软件都包含克拉默斯-克罗尼格验证作为内置检查。此外，总谐波失真（THD）用于验证系统对激励的响应是线性的，而归一化标准差（NSD）用于检查平稳性。在进行等效电路拟合或解释之前运行这些检查被认为是认真进行 EIS 工作的标准实践。.
问：EIS 除了可用于单个电池，是否也可用于电池组？
